射線無損探傷中增感屏貯存干燥箱設計改進

射線無損探傷中增感屏

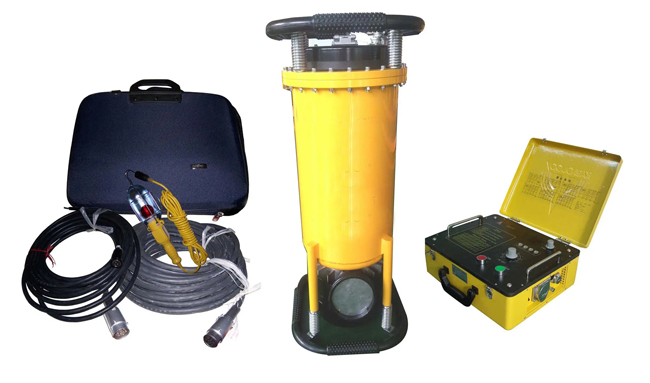

射線探傷設備屬于無損檢測的一種設備，用于檢測鑄件內部的缺陷。在不破壞被檢鑄件的結構和性能的情況下，當射線穿透鑄件時，射線的光子將與物質原子發生一系列的相互作用，導致透射射線強度減弱，低于入射射線強度，如果工件局部區域存在缺陷，它將改變物體對射線的衰減，引起透射射線強度的變化，采用膠片檢測透射射線強度，就可判斷物體中是否存在缺陷。為了更好地吸收射線能量，常使用增感屏與膠片帖附在一起進行射線照相，利用增感屏吸收一部分射線能量，增加膠片的感光量，達到縮短曝光時間的目的。

增感屏的材質是厚度均勻，表面平滑的鉛合金制金屬箔，增感屏在射線照射下可以發射電子，這些電子被膠片吸收也產生照相作用，從而增加了射線的照相效應，產生增感作用。增感屏常分為前屏和后屏，前后增感屏分別帖附在膠片兩側，與膠片一起進行射線照相。增感屏要與膠片表面直接接觸，不能放置其他如紙張等物品。在實際透照環境中，空氣濕度較大，膠片在包裝方面有防潮隔濕措施，在儲片柜中停留的時間太久，空氣濕度對增感屏的影響往往很大，由于增感屏潮濕，經常發生膠片與增感屏粘連的現象。不僅損害膠片和增感屏，更影響膠片圖像的清晰度。目前普遍采用干燥棉布擦拭增感屏除濕，頻繁摩擦易產生劃痕，影響膠片成像，降低增感屏使用壽命。

射線探傷增感屏防潮處理

我們發現射線探傷中增感屏存儲過程容易潮濕，除濕不當容易劃傷增感屏表面而影響使用效果的問題，飛泰設計一種射線探傷用增感屏貯存干燥箱，包括箱體，箱體的底部設有薄壁底板，薄壁底板底側設有便于向箱體內傳熱的恒溫室，恒溫室外部設有啟動開關，底板上表面均勻布置若干用于卡放增感屏邊緣的卡槽，箱體的側壁上對應布置有若干用于從側邊卡固增感屏的卡槽，箱體上側配合嵌裝設有可開關的封蓋。

增感屏貯存干燥箱，箱內底板和側壁上分別設置有用于卡固增感屏邊緣的卡槽，以便于間隔放置多片增感屏，在箱體的底部設有恒溫室向箱體傳遞熱量，以使干燥箱內的增感屏，避免了人工擦拭造成屏表面劃傷等問題。
